產品名稱：VICTOR 4106 接地電阻測試儀
- 概況與特性
- 技術指標
- 附件及選件
- 資料

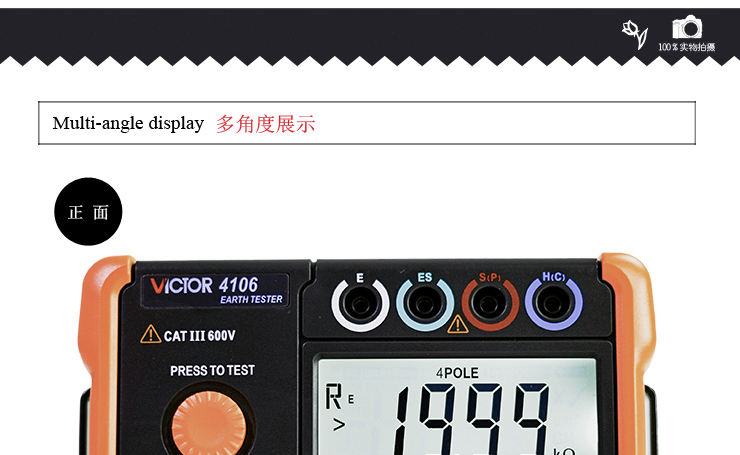

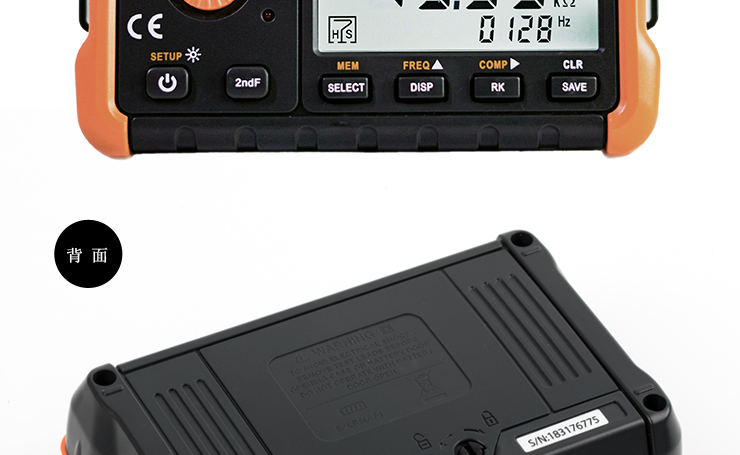

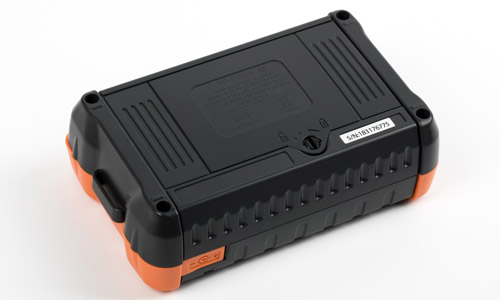

VICTOR4106 接地電阻測試儀
基本功能：
• 2極/3極/4極法接地電阻測量
• 土壤電阻率（ρ）測量
• 接地電阻測量采用交流激勵測試，4種測試頻率（94Hz、105Hz、111Hz、128Hz），可手動選擇，從而減低干擾源影響。
• 輔助接地電阻測試功能
測試并顯示輔助接地電阻。
• 輔助接地電阻上限警告顯示功能
由于輔助接地電阻高而可能無法正確測試時顯示警告。

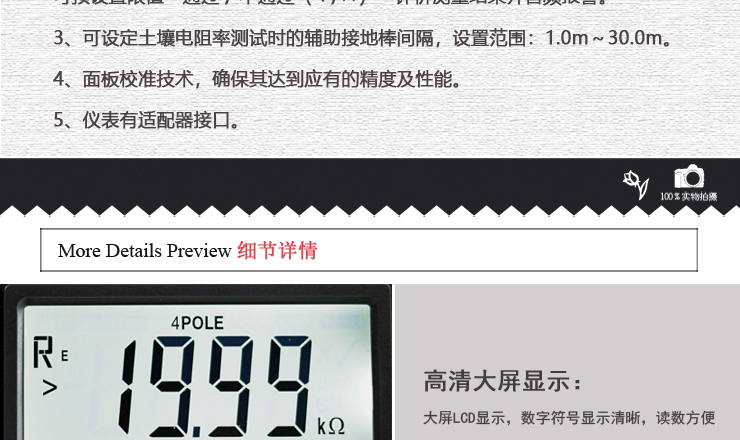

• 電阻測量中自動量程，超量程顯示>1999。
• 干擾電壓過高指示功能。
• 串聯干擾電壓測試功能。
• 白色背光功能便于在陰暗光線下工作。
• 可去除測試線的剩余電阻（RK）的設定功能。
• 可設定土壤電阻率測試時的輔助接地棒間隔，設置范圍：1.0m～30.0m。
• 比較測試，可預設置限值“通過 / 不通過（? / ?）”評價測量結果并音頻報警。
• 具有可設定時間的自動背光關閉和自動電源關閉功能。
• 操作方便的數據記錄功能、查詢記錄數據，內部存儲器可獨立存儲100個（組）測量數據。
• 小巧、堅固的結構設計，便于雙手作業的頸帶，簡便的人機操作，適應現場運輸和惡劣的環境。
技術指標：
干擾電壓（UST）
接地電阻RE（測試ρ時RG）
土壤電阻率（ρ）測量

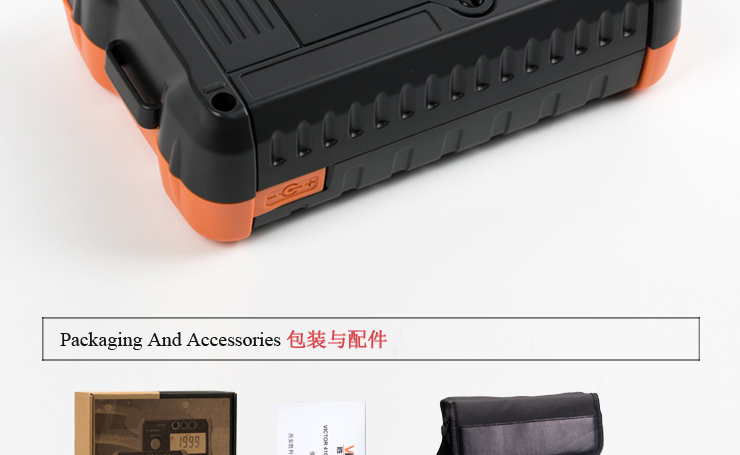

標配附件：
• 測試導線6m（黑色）1條
• 測試導線6m（綠色）1條
• 測試導線15m（紅色）1條
• 測試導線30m（藍色）1條
• 輔助接地棒 4個
• 使用說明書1本
• 堿性電池1.5V（LR6）8節
• 軟攜帶包：C440000
• 手提繩1根

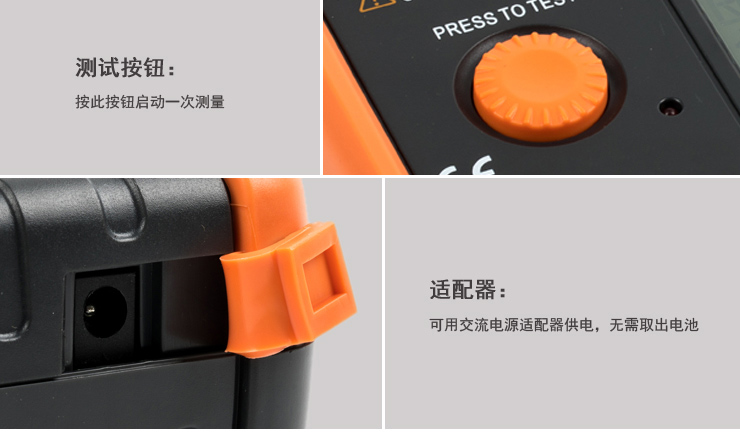

可選附件（需額外費用）： 電源適配器（DC15V）
• 2極/3極/4極法接地電阻測量
• 土壤電阻率（ρ）測量
• 接地電阻測量采用交流激勵測試，4種測試頻率（94Hz、105Hz、111Hz、128Hz），可手動選擇，從而減低干擾源影響。
• 輔助接地電阻測試功能
測試并顯示輔助接地電阻。
• 輔助接地電阻上限警告顯示功能
由于輔助接地電阻高而可能無法正確測試時顯示警告。
• 電阻測量中自動量程，超量程顯示>1999。
• 干擾電壓過高指示功能。
• 串聯干擾電壓測試功能。
• 白色背光功能便于在陰暗光線下工作。
• 可去除測試線的剩余電阻（RK）的設定功能。
• 可設定土壤電阻率測試時的輔助接地棒間隔，設置范圍：1.0m～30.0m。
• 比較測試，可預設置限值“通過 / 不通過（? / ?）”評價測量結果并音頻報警。
• 具有可設定時間的自動背光關閉和自動電源關閉功能。
• 操作方便的數據記錄功能、查詢記錄數據，內部存儲器可獨立存儲100個（組）測量數據。
• 小巧、堅固的結構設計，便于雙手作業的頸帶，簡便的人機操作，適應現場運輸和惡劣的環境。
技術指標：
干擾電壓（UST）
| 測量范圍 | 分辨力 | 頻率范圍 | 精確度 |
| 0.0V～20.0V | 0.1V | 45～200Hz正弦 | 2%+5 |
|
輸入電阻： 約1MΩ 測量速率：每秒約2次 最大過載：250Vrms |
|||
接地電阻RE（測試ρ時RG）
| 量程 | 測量范圍 | 分辨力 | 精確度 | 備注 |
| 20Ω | 0.10Ω～19.99Ω | 0.01Ω | 2%+15 |
RH、RS為500Ω Rk修正后的數據 |
| 200Ω | 20.0Ω～199.9Ω | 0.1Ω | 2%+5 | |
| 2000Ω | 200Ω～1999Ω | 1Ω | 3%+5 | |
| 20kΩ | 2.00kΩ～19.99kΩ | 0.01kΩ | ||
|
• 使用探針依照 IEC61557-5 測量電流和電壓。 • 開路電壓Um：最大約50 Vpp、矩形波 • 短路電流Im：最大約20mA，但I(xiàn)m?（RH +RE）< Um • 測量頻率：94Hz、105Hz、111Hz、128Hz，手動選擇 • 測量時間：典型5秒 • RH、RS的測量誤差：典型（RH+RS+RE）的10% • RH MAX或 RS MAX時的附加誤差：3%+10 • 串聯干涉電壓：以 400 Hz、60 Hz、50 Hz、16  Hz 的系統頻率或分別用直流電壓交叉通過端子 E和 S 來注入串聯干擾電壓。串聯干擾電壓的 r.m.s. 均方根值應為 3 V。（20Ω量程不包括直流）• 3V串聯干涉電壓時的附加誤差：5%+10 • 如果在測量探針電阻、輔助接地電阻和接地電阻后，考慮到影響條件的因素，認為測量誤差高于 30 %，則顯示一個警告通知，表示 RS 或 RH 過高。 |
||||
土壤電阻率（ρ）測量
| 量程 | 測量范圍 | 分辨力 | 精 度 |
| 20Ω·m | 0Ω·m～19.99Ω·m | 0.01Ω·m |
取決于RG ρ＝2×π×a×RG |
| 200Ω·m | 20.0Ω·m～199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m～1999Ω·m | 1Ω·m | |
| 20kΩ·m | 2.00kΩ·m～19.99kΩ·m | 0.01kΩ·m | |
| 200kΩ·m | 20.0kΩ·m～199.9kΩ·m | 0.1kΩ·m | |
| 2000kΩ·m | 200kΩ·m～3768kΩ·m | 1kΩ·m | |
|
• 接地電阻RE下所列的所有技術數據均有效 • 接地棒之間的距離：a＝1.0m～30.0m。 |
|||

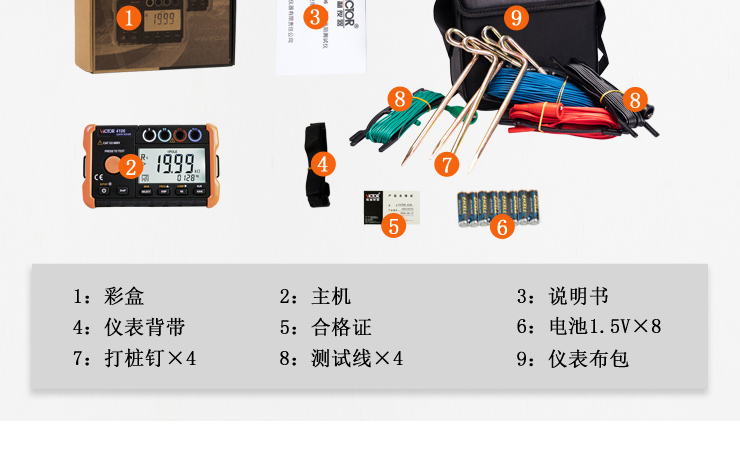

標配附件：
• 測試導線6m（黑色）1條
• 測試導線6m（綠色）1條
• 測試導線15m（紅色）1條
• 測試導線30m（藍色）1條
• 輔助接地棒 4個
• 使用說明書1本
• 堿性電池1.5V（LR6）8節
• 軟攜帶包：C440000
• 手提繩1根
可選附件（需額外費用）： 電源適配器（DC15V）
| 型號名稱 | 描述 |
| H000007 | 測試套裝 |
