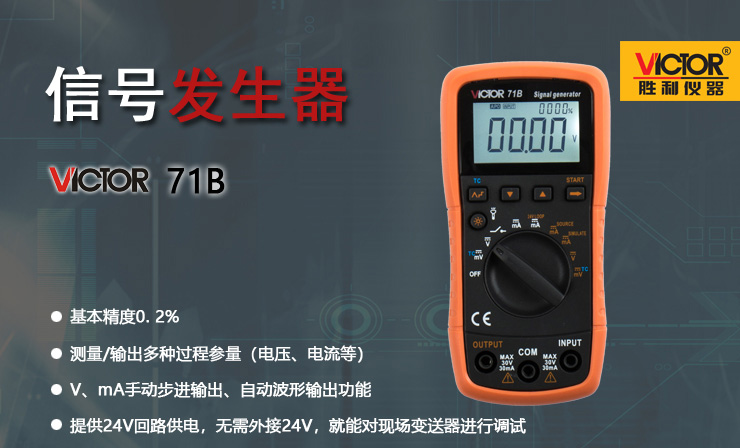

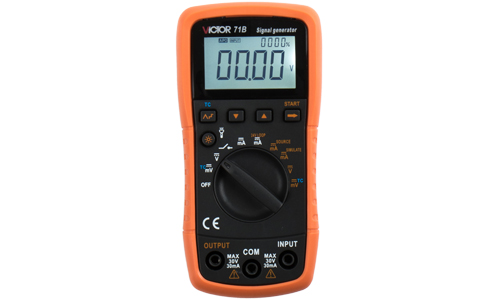

VICTOR 71B信號發生器 是一款小巧迷你型的手持過程信號發生器，可輸出測量電壓電流信號熱電偶信號。
|

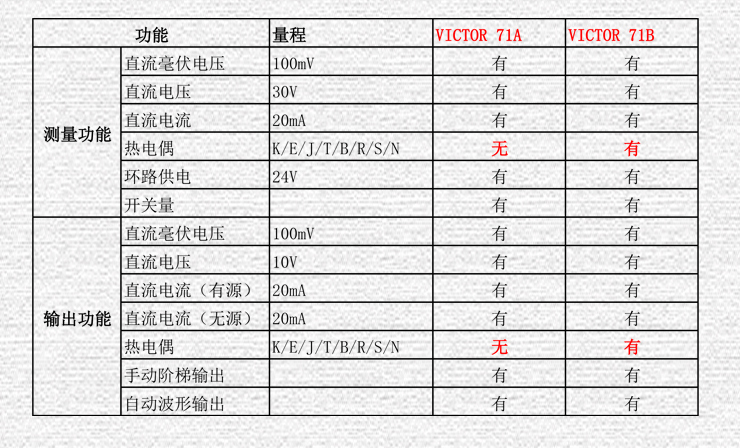

項 目 |
型號
性能參數 |
VICTOR 71A |
VICTOR 71B |
VICTOR 71C |
輸出
(SOURCE) |
直流電壓
（DCmV） |
范圍 |
0～110mV |
0～110mV |
0～110mV |
|
精度 |
0.2%+4 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
100uV |
100uV |
100uV |
直流電壓
（DCV） |
范圍 |
0 ～ 10V |
0 ～ 10V |
0 ～ 10V |
|
精度 |
0.2%+4 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
10mV |
10mV |
10mV |
直流電流
（DCmA） |
范圍 |
0~22mA |
0~22mA |
0~22mA |
|
精度 |
0.2%+4 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
0.01mA |
0.01mA |
0.01mA |
|
負載 |
20mA/1KΩ |
20mA/1KΩ |
20mA/600Ω |
吸入電流
（SINK） |
范圍 |
0~22mA |
0~22mA |
0~22mA |
|
精度 |
0.2%+4 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
0.01mA |
0.01mA |
0.01mA |
|
外部電源 |
5 ～ 28V |
5 ～ 28V |
5 ～ 28V |

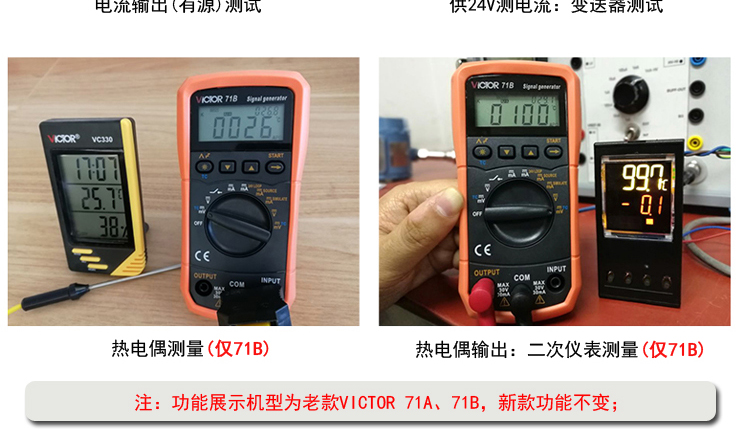

熱電偶
（TC） |
范圍 |
無 |
8種（R/S/K/E/J/T/B/N） |
無 |
|
精度 |
0.2%+4 |
|
分辨力 |
1℃ |
測量
(MEASURE) |
直流電壓
（DCmV） |
范圍 |
-10~110mV |
-10~110mV |
無 |
|
精度 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
100uV |
100uV |
直流電壓
（DCV） |
范圍 |
-5~30V |
-5~30V |
|
精度 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
10mV |
10mV |
直流電流
（DCmA） |
范圍 |
0~22mA |
0~22mA |
|
精度 |
0.2%+4 |
0.2%+4 |
|
分辨力 |
0.01mA |
0.01mA |
回路供電
（LOOP） |
范圍 |
24V |
24V |
|
精度 |
10% |
10% |
|
最大電流 |
25mA |
25mA |
熱電偶
（TC） |
范圍 |
無 |
8種（R/S/K/E/J/T/B/N） |
|
精度 |
0.2%+4 |
|
分辨力 |
1℃ |
|
其它功能 |
手動階梯輸出 |
有 |
有 |
有 |
|
自動波形輸出 |
有 |
有 |
有 |
*注：表中范圍為最大范圍，精度為最高精度(讀數的%)，分辨力為最高分辨力。 精度=±(%讀數+字)
|
